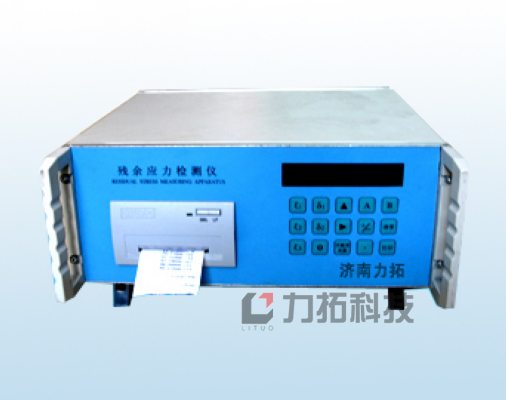

LT-M11(YC-Ⅲ)盲孔法應力檢測儀
概述 LT-M11(YC-Ⅲ)型殘余應力檢測儀主要用盲孔法進行各種材料和結構的殘余應力分析和研究,還能在靜力強度研究中測量結構及材料任意點變形的應力分析儀器。如果配用相應的傳感器,也可以測量力、壓力、扭矩、位移和溫度等物理量。
主要技術指標與技術參數 1. 應變測量范圍:0~±32767με。 2. 分辨率:1με/字。 3. 適用應變片阻值:120Ω±0.5; 4. 供橋電壓:DC2.0V,交流紋波<0.1mv; 5. 基本誤差限:≤±0.1%±1με; 6. 穩定性:(在預熱30分鐘后) a)零點漂移:≤±2με/h; b)讀數值變化:≤±0.1%+3/h。 c)溫度變化: 溫度對零點漂移的變化:≤±1με/℃。 溫度對讀數值的變化:≤+0.02%F.S/℃。 7. 電阻平衡范圍:≥0.5%(應變片靈敏度系數為2.08(可調),使用120Ω應變片)。 8. 顯示方式為八位數碼管顯示SXXXXX.XX(其中5位整數位, 2位小數位, S為符號),顯示應變值時無小數位。 9. 可以根據被測工件的材料隨意設置相應的釋放參數,其有效設置位數為一位符號位,四位數字位。 10. 測量點數:單點測。 11. 本儀器配有一臺微型智能打印機。可打印出本儀器的型號,三個方向的應變值及計算后的應力δ1, δ2和角度θ。 12. 本儀器配有一個RS485接口(傳輸距離≤2000米),購買相應的軟件可以將該儀器采集的數據在PC機內進行分析處理。 13. 電源:交流 50HZ 220V±10% 。 14. 工作環境: a) 溫度:―20~40℃。 b) 相對濕度:42%~92%。
